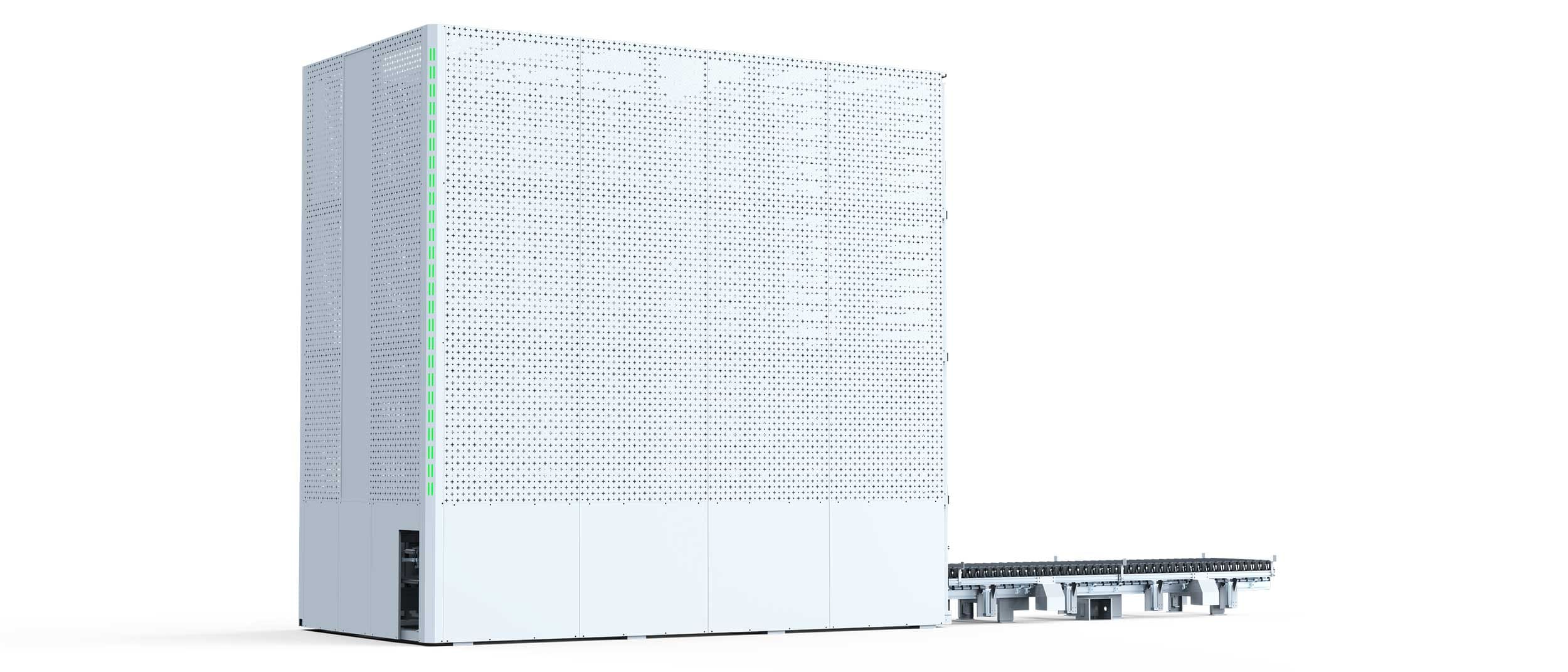

Station tampon LD-QTK

Station tampon intelligente

Station tampon intelligente pour portes et fenêtres en aluminium

Conçu pour stocker des ensembles complets de profils usinés pour fenêtres et portes.

Conçu pour stocker des ensembles complets de profils usinés pour fenêtres et portes.
Équipé d'un système de rayonnage stable à plusieurs niveaux pour le stockage horizontal des profilés en aluminium finis.
Le chargement et l'allocation des profils s'effectuent via un escalator, assurant un positionnement précis à l'aide de servomoteurs.
L'espace de rangement peut accueillir jusqu'à 8 profils d'une profondeur de 900 mm.
La station tampon comprend 25 couches, offrant un espace de stockage pouvant accueillir jusqu'à 50 montants ou châssis de fenêtre (personnalisables).
Le stockage des profilés finis est organisé par lots de production, garantissant ainsi la compatibilité avec les assemblages de fenêtres complets.
Prend en charge les services de maintenance et de mise en service en ligne à distance.

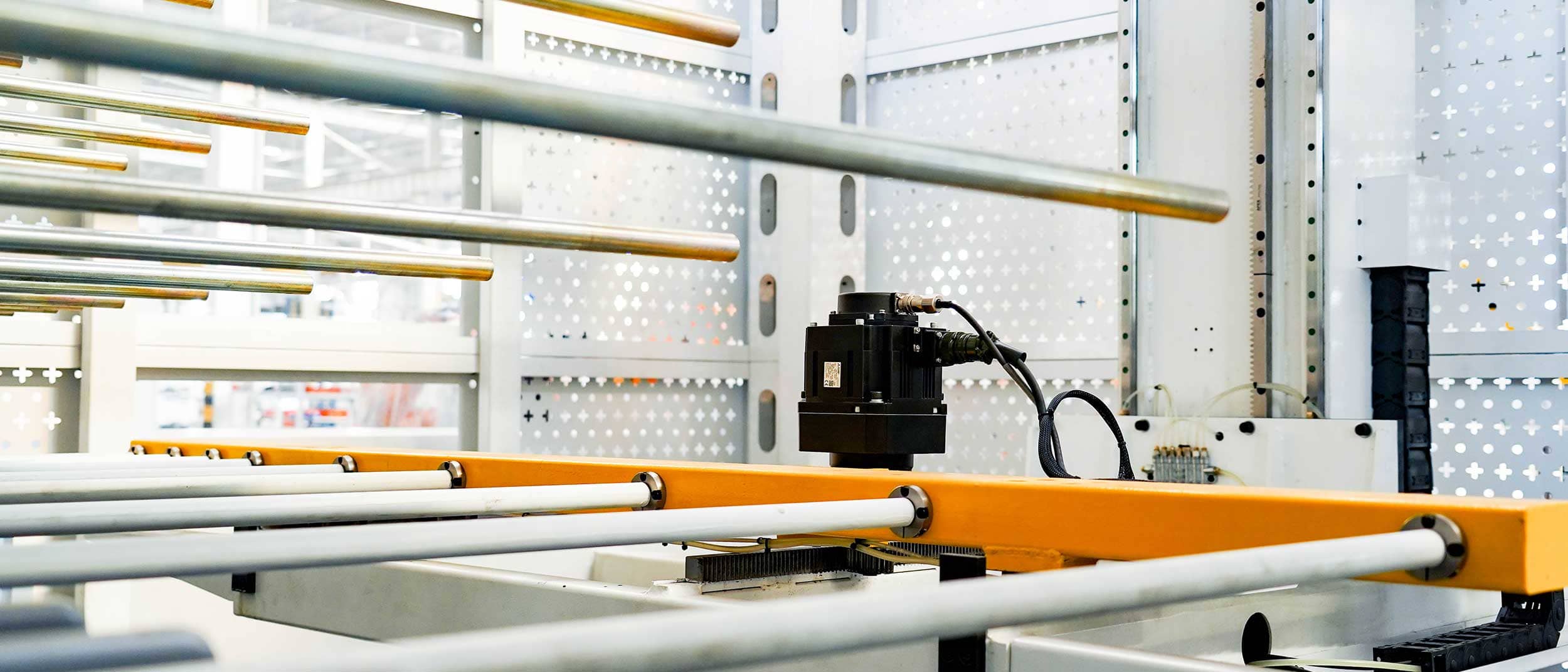

Système de rayonnage à plusieurs niveaux

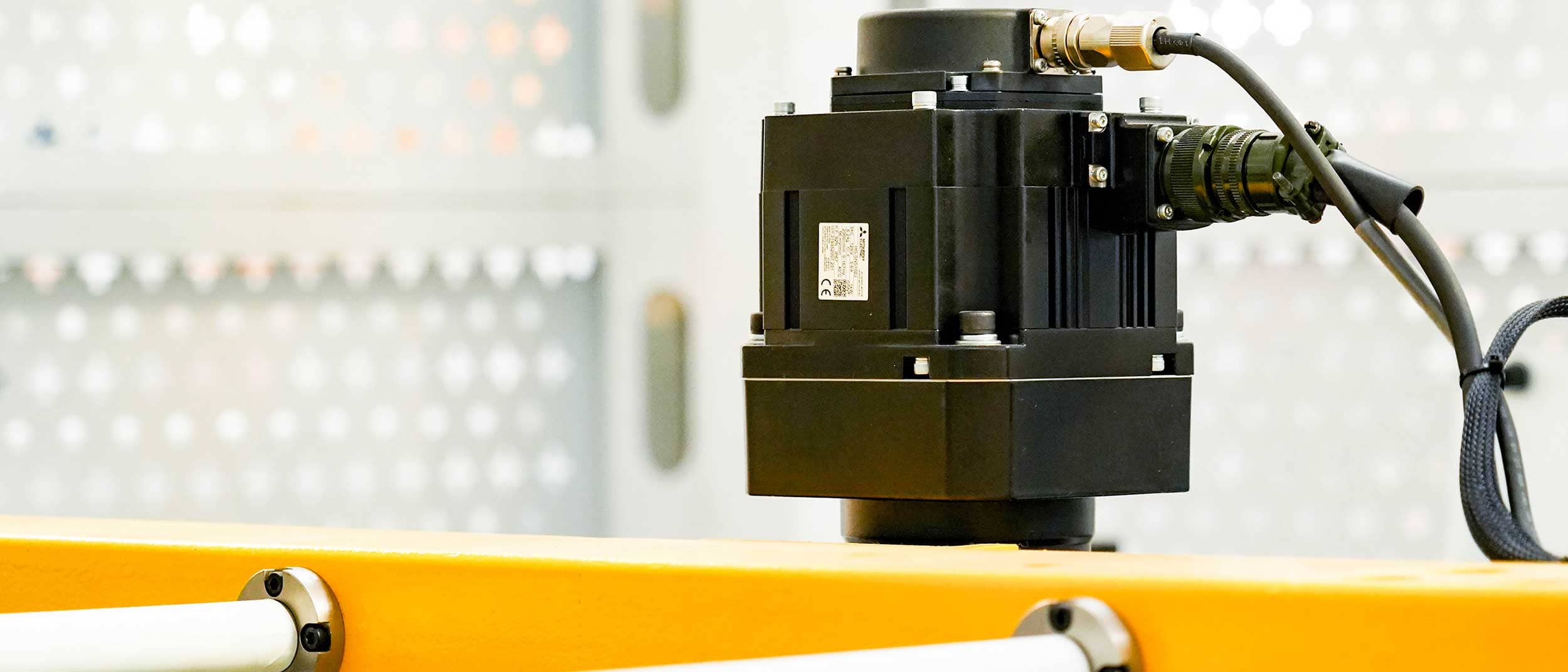

Système servocommandé

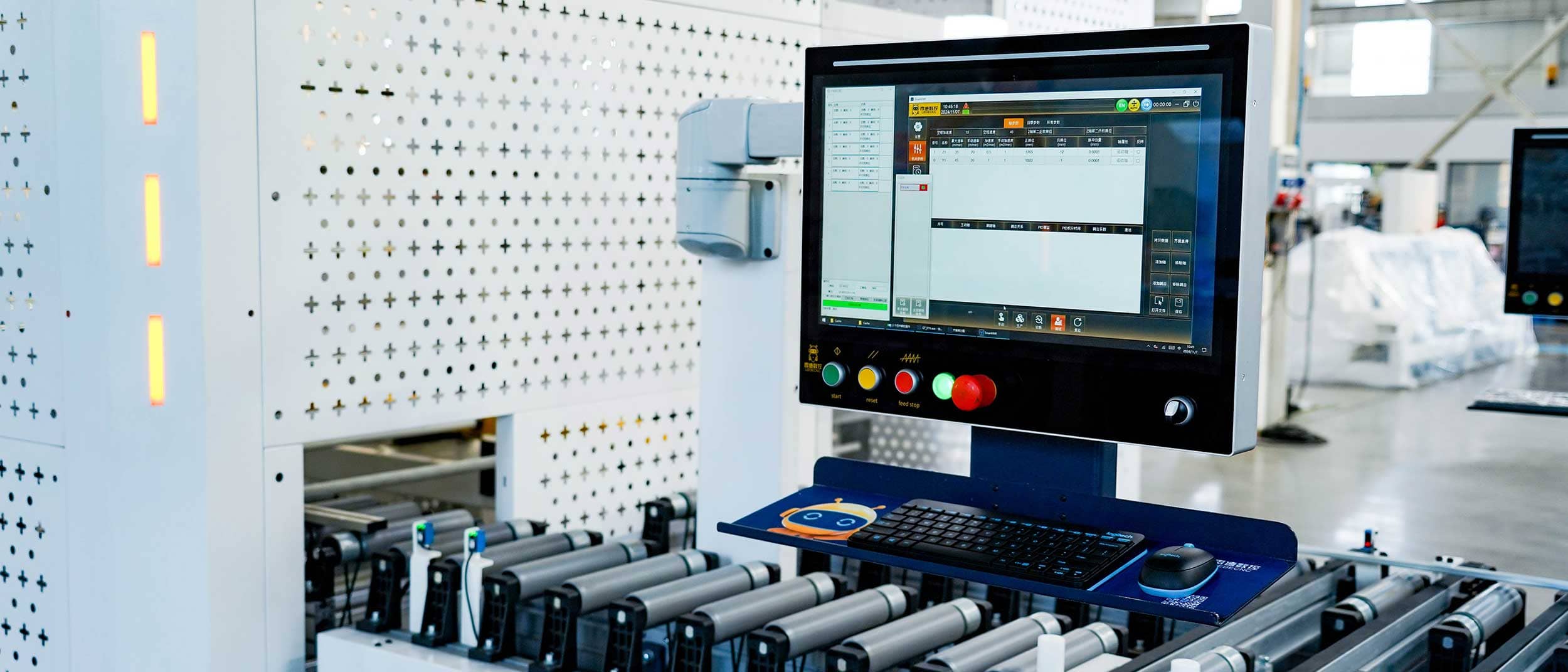

Panneau de commande

Spécifications d'usinage	Valeur du paramètre
Section transversale maximale du profil	H = 150 mm ，L=300-6 000 mm
Largeur de stockage maximale	Peut accueillir 8 pièces lorsque la largeur est de 80 mm et la profondeur de 900 mm.
Axe	4
Nombre de couches de stockage	Double rangement avec 25 couches ; peut accueillir 50 emplacements pour profils ≤ 3000 mm.

Paramètres généraux	Valeur du paramètre
Alimentation électrique	400 V/50 Hz
Pouvoir	10 kW
Pression	0,5 à 0,8 MPa
Consommation de gaz	50L/min
Poids	10 300 kg
Dimensions hors tout	11 450 × 3 350 × 6 350 mm (établis des deux côtés inclus)
