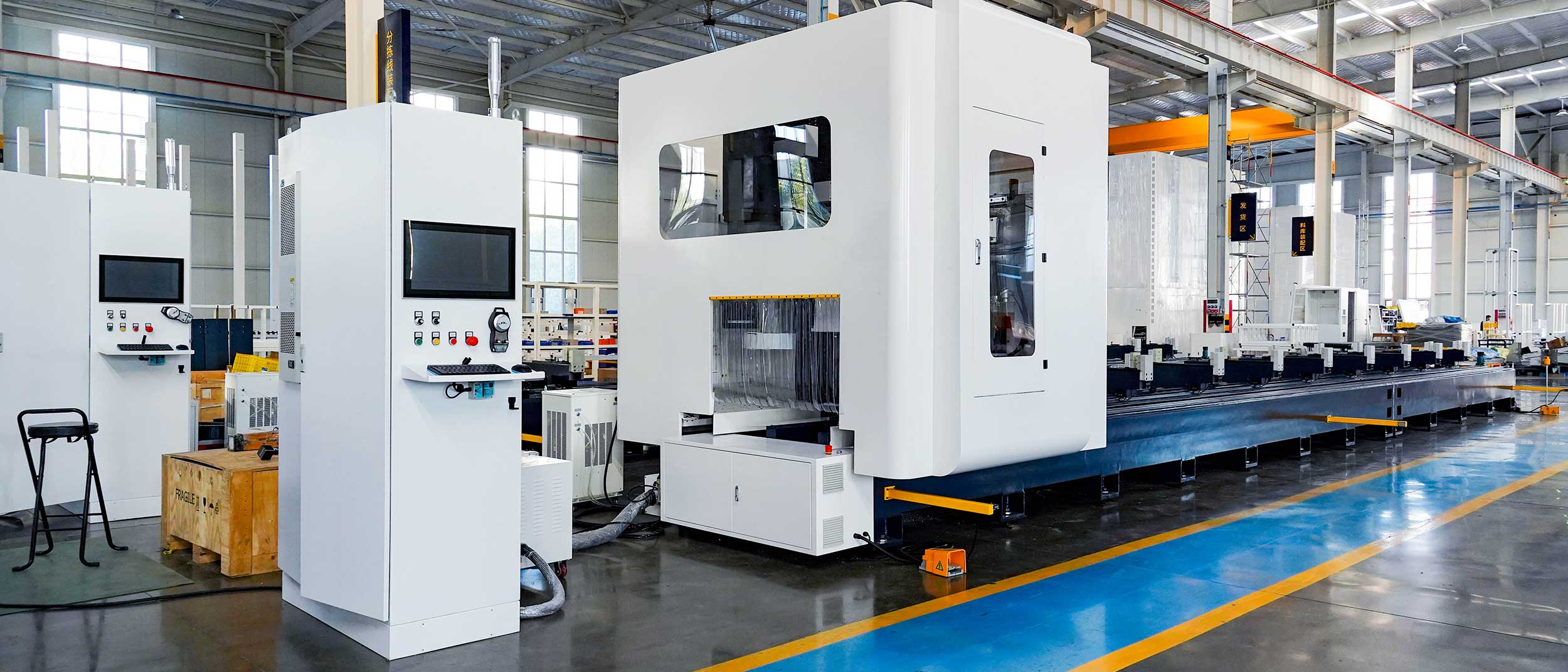

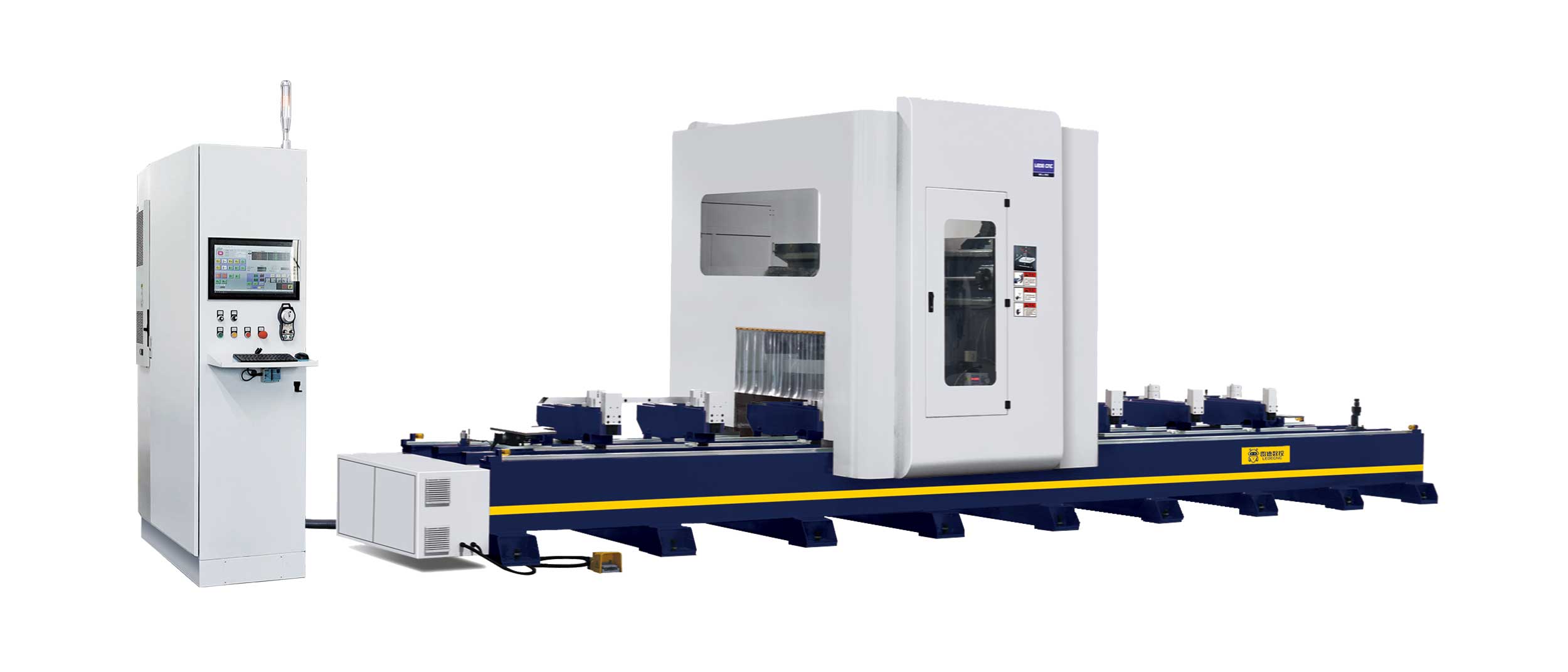

Emerald F550 – Centre d'usinage CNC 5 axes

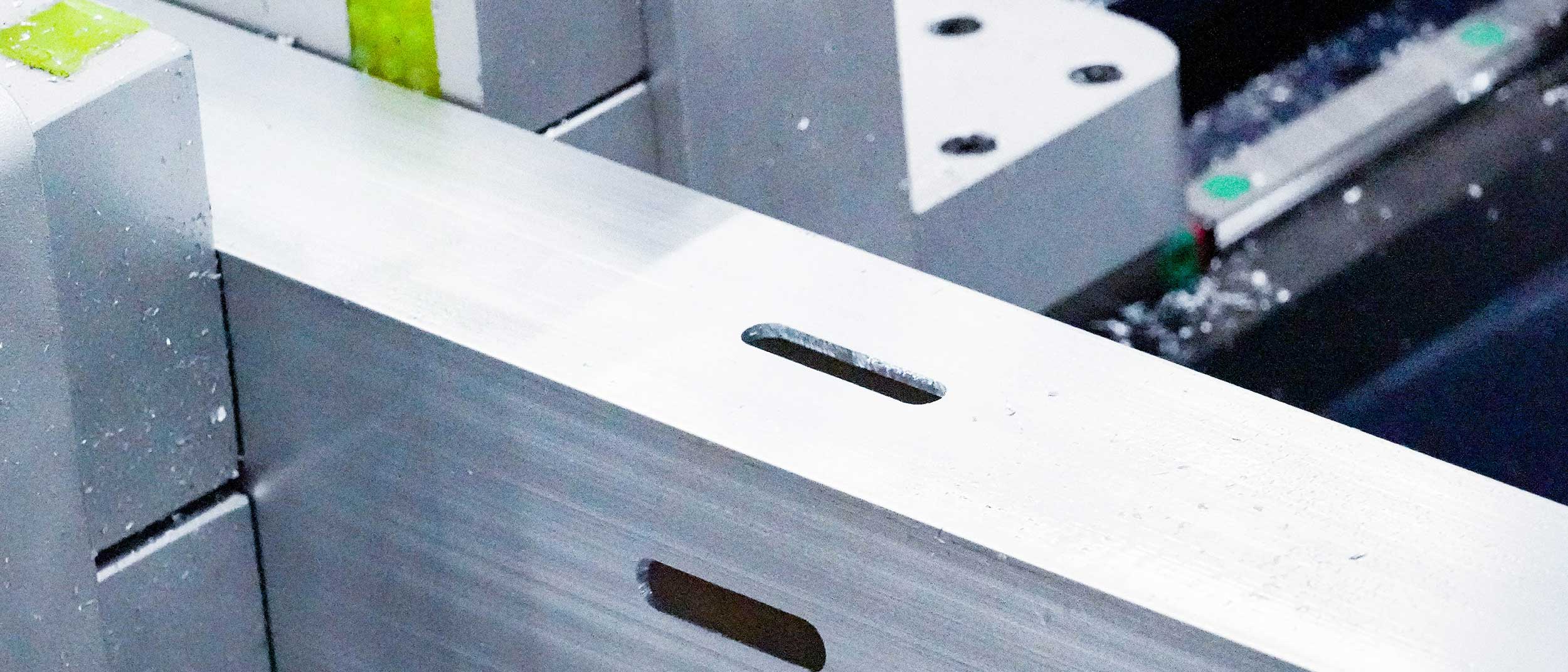

Conçu pour le fraisage, la découpe et l'usinage de haute précision de profilés en aluminium et en alliage léger, l'Emerald F550 dispose d'une structure de portique robuste, d'une automatisation avancée et d'une intégration logicielle transparente.
| Spécifications d'usinage | Valeur du paramètre |
|---|---|
| Course de l'axe X | 7 000/9 000/12 000 mm |
| Course de l'axe Y | 1 730 mm |
| Course de l'axe Z | 670 mm |
| Vitesse de déplacement sur l'axe X | 0~60 m/min |
| Vitesse de déplacement sur l'axe Y | 0~30 m/min |
| Vitesse de déplacement de l'axe Z | 0~30 m/min |
| Plage de pivotement de l'axe B | ±185° |
| Plage de pivotement de l'axe C | ±320° |
| Vitesse de l'axe B | Max120°/S |
| Vitesse de l'axe C | Max120°/S |
| Précision de positionnement | ± 0,03 mm |
| Précision de positionnement répétée | ± 0,01 mm |
| Rugosité de la surface de coupe | Ra12,5 µm |
| Broche | HSK-63F S1 = 15 kW S6 = 17 kW 24 000 tr/min |
| Type de magasin d'outils | Type de chapeau seau |
| Capacité du magasin d'outils | 12 à 18 pièces |
| Système de lubrification/refroidissement | Automatique |

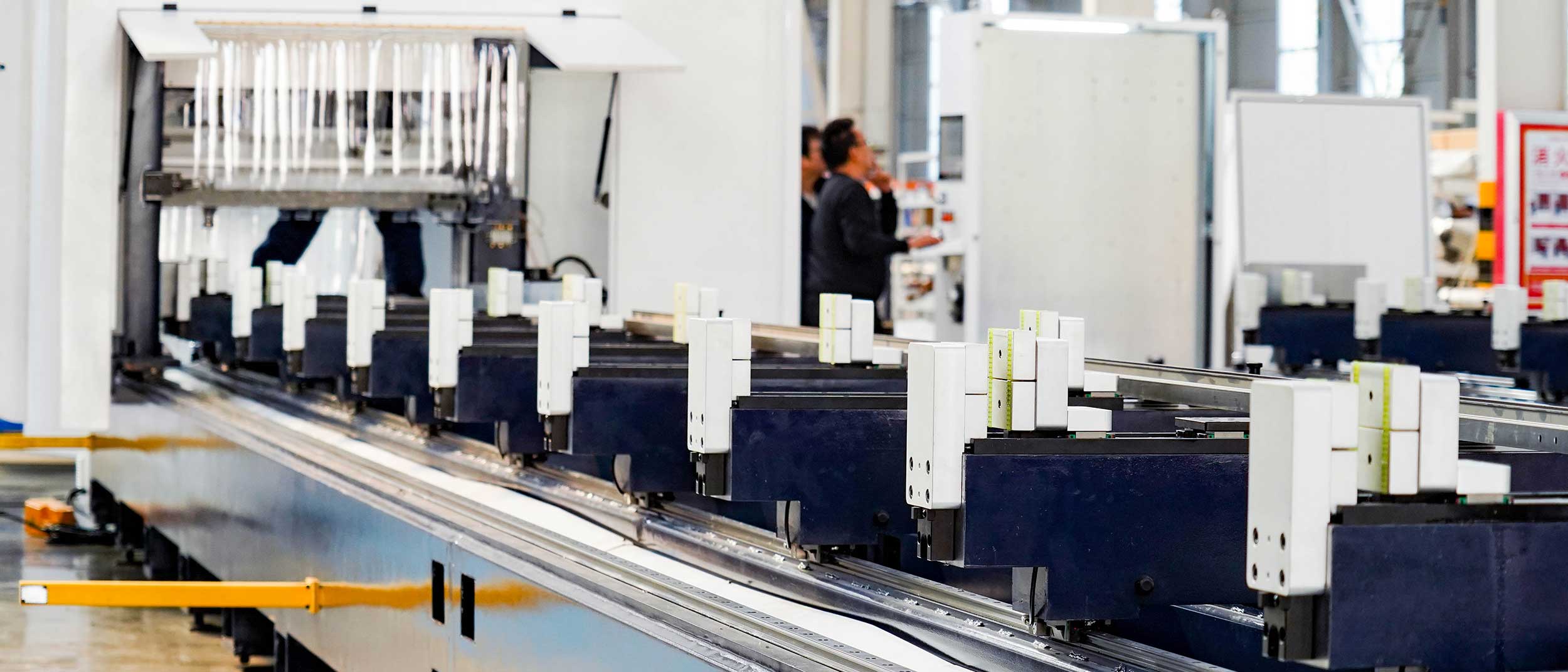

| Serrer | 8 |
| Spécifications générales | Valeur du paramètre |
|---|---|
| Pouvoir | 25 kW |
| Alimentation électrique | 380 V/50 Hz |
| Pression atmosphérique | 0,6-0,8 Mpa |
| Consommation d'air | 120L/min |
| Poids | 11 000 kg |
| Dimensions hors tout | 11 200 × 3 000 × 3 200 mm |
Mise en page:
Conçu pour le fraisage, la découpe et l'usinage de haute précision de profilés en aluminium et en alliage léger, l'Emerald F550 dispose d'une structure de portique robuste, d'une automatisation avancée et d'une intégration logicielle transparente.
